          您現在的位置是:首頁>>選型指南>>14.10、TDS-G/P/W系列隔離器/變送器/配電器

          14.10、TDS-G/P/W系列隔離器/變送器/配電器
        14.10、TDS-G/P/W系列隔離器/變送器/配電器

        TDS-G系列隔離器

        一、概述

            TDS-G系列隔離器是。將直流電壓或電流信號經過隔離傳送,轉換成所需的信號給其它儀表.可以與單元組合儀表及DCS、PLC等系統配套使用,給予現場儀表信號隔離、信號轉換、信號分配、信號處理等,從而提高工業生產過程自動控制系統的抗干擾能力,保證系統的穩定性和可靠性?蓭б壕э@示,通過紅外輕觸按鍵切換顯示不同通道的參數,顯示實時測量值、理論輸出值、理論輸出值、單位及通道號。

        二、主要技術指標

        1、輸入信號:直流電壓、電流(訂貨時確定或配置編程器自行編程)

        2、輸入阻抗:電流阻抗160Ω,電壓阻抗250K

        3、最大輸入電流/電壓:30mA/7V

        4、輸出信號:4~20mA ,0~10mA,0~20mA,1~5V ,0~5V

        5、輸出負載:電流型500Ω,電壓型250Ω(需要更高負載能力時,請在訂貨時說明)

        6、報警輸出:繼電器,容量:DC30V/2A,AC125V/0.6A

        7、通訊:MODBUS-RTU協議,RS-485傳輸距離 ≤1000

        8、電源:DC24V ±10%  AC 100~26550~60Hz)

        9、功耗:DC24V單路輸出功耗:1.7W,雙路輸出功耗:2.2W

                 AC100~265V單路輸出功耗:2.5W,雙路輸出功耗:3W

        10、絕緣強度:輸入/輸出/電源之間)2500Vrms 1分鐘,無火花

        11、工作溫度:0~50

        12、相對濕度:≤85%RH

        13、溫度漂移:50ppm

        14、安裝方式:35mDIN導軌安裝

        15、安裝尺寸:109×116.5×18.5mm    22.5×110×115 mm ( L×W×

        16、測量精度0.2%FS  ±1

        17、響應時間:1S

        18、重量:約0.14Kg

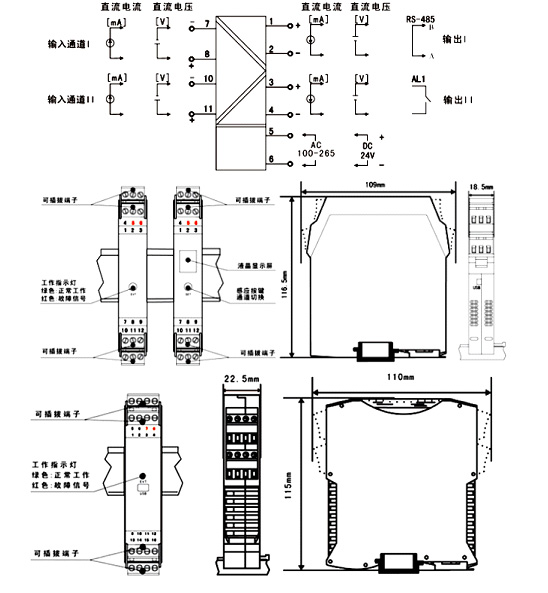

        三、接及外形

        四、選型

        TDS-G

        導軌式隔離器選型表

        3

        DC0~5V

        6

        4~20mA.DC

        4

        DC1~5V

        7

        DC0~10V

        5

        0~10mA.DC

        8

        其它



        1

        一路輸入

        2

        兩路輸入

        3

        DC0~5V

        7

        RS485通訊

        4

        DC1~5V

        Y

        DC0~10V

        5

        0~10mA.DC

        F

        其它

        6

        4~20mA.DC

        1

        一路輸出

         2

        兩路輸出

        W

        220VDC

        DC220V

        24VDC

        DC24V

        220VAC

        AC220V

        TDS-G        輸入信號  輸入路數 輸出信號- 輸出路數  工作電源    備注

        1TDS-G626-2-W:表示導軌式隔離器兩路4~20mA.DC輸入。兩路4~20mA.DC輸出。無工作電源

        TDS-W系列配電器

        一、概述

            TDS-W系列溫度變送器器是。將現場的熱電阻或熱電偶信號經過隔離放大處理,轉換成與溫度成線性的直流信號輸出至控制系統,用作熱電偶溫度變送時,具有冷端溫度自動補償功能?梢耘c單元組合儀表及DCS、PLC等系統配套使用,給予現場儀表信號隔離、信號轉換、信號分配、信號處理等,從而提高工業生產過程自動控制系統的抗干擾能力,保證系統的穩定性和可靠性?蓭б壕э@示,通過紅外輕觸按鍵切換顯示不同通道的參數,顯示實時測量值、理論輸出值、理論輸出值、單位及通道號。

        二、主要技術指標

        1、輸入信號:熱電阻、熱電偶、毫伏信號(訂貨時確定或配置編程器自行編程)

        2、輸出信號:4~20mA ,0~10mA,0~20mA,1~5V ,0~5V

        3、輸出負載:電流型500Ω,電壓型250Ω(需要更高負載能力時,請在訂貨時說明)

        4、報警輸出:繼電器,容量:DC30V/2A,AC125V/0.6A

        5、通訊:MODBUS-RTU協議,RS-485傳輸距離 ≤1000

        6、電源:DC24V ±10%  AC 100~26550~60Hz)

        7、功耗:DC24V單路輸出功耗:1.7W,雙路輸出功耗:2.2W

                 AC100~265V單路輸出功耗:2.5W,雙路輸出功耗:3W

        8、絕緣強度:輸入/輸出/電源之間)2500Vrms 1分鐘,無火花

        9、工作溫度:0~50

        10、相對濕度:≤85%RH

        11、溫度漂移:50ppm

        12、安裝方式:35mDIN導軌安裝

        13、安裝尺寸:109×116.5×18.5mm    22.5×110×115 mm ( L×W×

        14、測量精度0.2%FS  ±1

        15、響應時間:1S

        16、重量:約0.14Kg

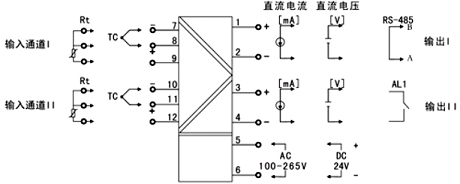

        三、接線圖

        四、外形圖同上TDS-G

        五、選型

        TDS-W

        導軌式溫度變送器選型表

        1

        熱電偶(K、B、S、T、J等)

        8

        其它

        2

        熱電阻(Pt100、Cu50等)    &nb, sp;



        1

        一路輸入

        2

        兩路輸入

        3

        DC0~5V

        7

        RS485通訊

        4

        DC1~5V

        Y

        DC0~10V

        5

        0~10mA.DC

        F

        其它

        6

        4~20mA.DC

        1

        一路輸出

         2

        兩路輸出

        W

        220VDC

        DC220V

        24VDC

        DC24V

        220VAC

        AC220V

        溫度變送器訂貨時須文字說明分度號及溫度范圍(若要修改分度號或量程須另配編程器)

        TDS- W        輸入信號  輸入路數 輸出信號- 輸出路數  工作電源    備注

        2TDS-W116-2-220VACK0~1300℃)表示導軌式溫度變送器,一路輸入分度號K:量程0~1300℃。兩路4~20mA.DC輸出。220VAC工作電源(注:若需輸入分度號,量程可改型,則須另配編程器)。

        TDS-P系列配電器

        一、概述

            TDS-P系列配電器是。給二、三線制變送器提供隔離的電源電壓,將變送器產生的直流電壓或電流信號,經本配電器轉換成所需的信號至控制系統,可以與單元組合儀表及DCS、PLC等系統配套使用,給予現場儀表信號隔離、信號轉換、信號分配、信號處理等,從而提高工業生產過程自動控制系統的抗干擾能力,保證系統的穩定性和可靠性?蓭б壕э@示,通過紅外輕觸按鍵切換顯示不同通道的參數,顯示實時測量值、理論輸出值、理論輸出值、單位及通道號。

        二、主要技術指標

        1、輸入信號:直流電壓、電流(訂貨時確定或配置編程器自行編程)

        2、輸入阻抗:電流阻抗160Ω,電壓阻抗250K

        3、最大輸入電流/電壓:30mA/7V

        4、輸出信號:4~20mA ,0~10mA,0~20mA,1~5V ,0~5V

        5、輸出負載:電流型500Ω,電壓型250Ω(需要更高負載能力時,請在訂貨時說明)

        6、報警輸出:繼電器,容量:DC30V/2A,AC125V/0.6A

        7、通訊:MODBUS-RTU協議,RS-485傳輸距離 ≤1000

        8、電源:DC24V ±10%  AC 100~26550~60Hz)

        9、功耗:DC24V單路輸出功耗:1.7W,雙路輸出功耗:2.2W

                 AC100~265V單路輸出功耗:2.5W,雙路輸出功耗:3W

        10、絕緣強度:輸入/輸出/電源之間)2500Vrms 1分鐘,無火花

        11、工作溫度:0~50                    12、相對濕度:≤85%RH

        13、溫度漂移:50ppm                     14、安裝方式:35mDIN導軌安裝

        15、安裝尺寸:109×116.5×18.5mm    22.5×110×115 mm ( L×W×

        16、測量精度0.2%FS  ±1

        17、響應時間:1S

        18、重量:約0.14Kg

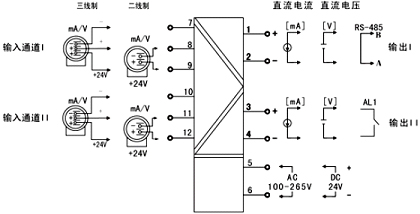

        三、接線圖

        四、外形圖同上TDS-G

        五、選型

        TDS-P

        導軌式配電器選型表

        3

        DC0~5V

        6

        4~20mA.DC

        4

        DC1~5V

        7

        DC0~10V

        5

        0~10mA.DC

        8

        其它



        1

        一路輸入

        2

        兩路輸入

        3

        DC0~5V

        7

        RS485通訊

        4

        DC1~5V

        Y

        DC0~10V

        5

        0~10mA.DC

        F

        其它

        6

        4~20mA.DC

        1

        一路輸出

         2

        兩路輸出

        W

        220VDC

        DC220V

        24VDC

        DC24V

        220VAC

        AC220V

        TDS-P        輸入信號  輸入路數 輸出信號- 輸出路數  工作電源    備注

        3TDS-P616-2-24VDC:表示導軌式配電器一路4~20mA.DC輸入。兩路4~20mA.DC輸出。24VDC工作電源。
