        15.1、JCQF型集成氣制動閥
      15.1、JCQF型集成氣制動閥

      一、概述及特點

      JCQF集成氣制動閥用于水電水輪發電機組轉速下降到額定轉速35-40%時,接受轉速信號繼電器的電氣信號,使此閥中制動電磁閥動作,將壓縮空氣通往制動腔,加速機組停機。當機組停機后,電氣信號使復歸閥動作,將制動腔復歸。在該閥上的電磁閥帶有手動功能,實現手動操作功能。同時在該閥上設有手動轉閥,實現手動操作功能。
           機電一體化設計體積小,功能齊全。具有雙重手動功能,操作更簡便;具備手動、自動獨立工作,性能可靠。

      二、型號說明

      1JCQF-10-8-0.8-DC220表示氣制動集成閥的公稱通徑為10mm,到壓力表的管內徑為8mm,介質額定壓力為0.8MPa,工作電源為直流DC220

      注:要求管螺紋或公制螺紋連接的請加說明或在型號中直接填寫如ZDK-G3/8-G1/4-0.8-DC220V

      管內徑、外徑、卡套連接、螺紋連接對照表

      公稱通

      mm

      3

      3.5

      4

      6

      8

      10

      12

      14

      15

      17

      19

      卡套連接

      管外徑

      4

      5

      6

      8

      10

      12

      14

      16

      18

      20

      22

      英制管

      螺紋連接

      G1/8"

      G1/4"

      G3/8"

      G1/2"

      G3/4"

      公制

      螺紋連接

      M10×1

      M12×1.5

      M14×1.5

      M16×1.5

      M18×1.5

      M22×1.5

      M27×2

      三、主要技術參數

      1、工作氣壓:0.3 - 1.0MPa;

      2、工作電壓:DC24V、48V、110V、220VAC220V;

      3、公稱通徑(卡套式)常用:8mm;10mm;12mm;15mm(管內徑)

      4、接壓力表通徑:常用:4mm;6mm;8mm  (管內徑)

      5、進出氣連接均為標準管接頭(GB3733.1;

      6、適用無腐蝕性氣體(請選用經凈化,含潤滑油的壓縮空氣);介質溫度小于60℃。

      、操作

      1、自動操作

      自動控制時,先導閥的手動旋鈕必須處于“—”水平位置;手動轉閥的手柄在自動位置上手柄朝下)

      、當制動電磁閥(正面左)通電,復歸電磁閥(正面右)不通電;壓力氣從P腔進入電磁閥到手動轉閥至工作腔A,工作腔B通向O,實現自動制動;制動電磁閥失電,制動腔氣體從0腔排出。

       、當復歸電磁閥(正面右)通電,制動電磁閥(正面左)不通電;壓力氣從P腔進入電磁閥到手動轉閥至工作腔B,工作腔A通向O,實現自動復歸;復歸電磁閥失電,復歸腔氣體從0腔排出。

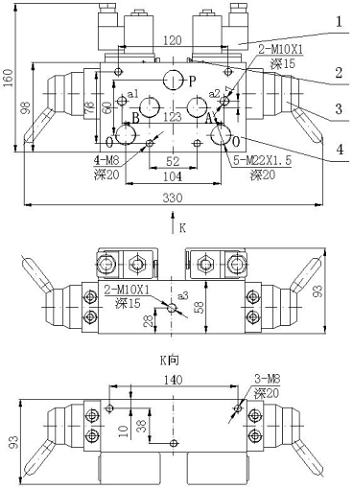

      1、電磁換向閥  2、電磁換向閥手動旋鈕  3、手動轉閥1  4、集成塊
      注:圖示  P-接至壓力氣源  A、B-接至工作腔  a1、a2、a3-接至壓力測量儀表(或用堵頭堵。

      O---通往排氣口,&nb, sp; K向圖中的140(以中心線各70mm、38的三個孔均為安裝固定的M8螺絲孔.

      2、手動操作:

      A、操作方式

      、 在電磁閥斷電的情況下,旋轉手動轉閥(正面左),實現手動操作,手動轉閥的手柄轉到手動位置手柄朝上)時,壓力氣P經過手動轉閥從工作腔A供出,實現手動制動,同時切斷電磁閥

      工作腔氣源;制動完畢后旋轉手動轉閥到自動位,排出制動腔氣體。

      、在電磁閥斷電的情況下,旋轉手動轉閥(正面右),實現手動操作,手動轉閥的手柄轉到手動位置手柄朝上)時,壓力氣P經過手動轉閥從工作腔B供出,實現手動復歸,同時切斷電磁閥工作腔氣源;復歸完畢后旋轉手動轉閥到自動位,排出復歸腔氣體。

      B、操作方式(沒有特殊情況不建議合用些操作)

      手動轉閥的手柄在自動位置上手柄朝下),工作電源消失時。

      、旋轉電磁閥1上的手動旋鈕(順時針),壓力氣體P經過電磁閥1從工作腔A供出,實現手動制動;制動完畢后逆時針旋回旋鈕,排出制動腔氣體。

      、旋轉電磁閥2上的手動旋鈕(逆時針),壓力氣體P經過電磁閥2從工作腔B供出,實現手動復歸;復歸完畢后順時針旋回旋鈕,排出復歸腔氣體。

      五、注意事項

      1、 手動閥

      ①、手動閥切換過程漏氣,是因為手動閥切換不到位。把手動閥切換到相應位置,讓定位銷定位即可;

      ②、手動閥磨損漏氣;將手動閥中閥芯體適當調緊即可;若閥芯體被切壞,則需更換閥芯。
      2、自動不動作原因

      ①、檢查手動閥是否置于自動位置;

      ②、氣源是否有正常;

      ③、先導閥旋鈕“—”是否處于水平位置;

      ④、先導閥是否通電,電源電壓、交流或直流是否正確;

      ⑤、先導閥漏氣,清洗先導閥;

      3、進入該閥的氣源壓力氣必需經過過濾器及氣水分離等。

      4、自動工作時,兩個電磁閥不能同時得電。

      、工作原理   (參見工作原理圖和外形尺寸圖)
